Τόπος καταγωγής: | Guangdong, Κίνα |
Μάρκα: | SCED |
Πιστοποίηση: | CE,UL,CUL,CQC and VDE etc. |
Αριθμό μοντέλου: | TB825-01 |
Ποσότητα παραγγελίας min: | 500 κομμάτι/κομμάτια |
---|---|
Τιμή: | USD 0.04-0.08 per Pole |
Συσκευασία λεπτομέρειες: | Τυποποιημένη κύρια διάσταση χαρτοκιβωτίων: 341 X 273 X 198mm Τυποποιημένη εσωτερική διάσταση κιβωτί |
Χρόνος παράδοσης: | 5-20 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 1000000 Πολωνός/Πολωνοί το μήνα |
Πολωνοί: | 2-32 πόλοι | Πίσσα: | 8.255mm |
---|---|---|---|
Τρέχων: | 20A | τάση: | 300V |
Πλαστικό: | PBT | Βίδα: | Μ3 |
Κατηγορία εύφλεκτου: | UL94, Β-0 | Εκτιμημένη τάση κύματος: | Κανένας ανώμαλος μέσα σε 1 λεπτό |
Αντίσταση μόνωσης: | Επάνω από DC500V, 500MΩ | Αντίσταση επαφών: | Λιγότερο από 8mΩ |
Υψηλό φως: | Πλαστικοί τελικοί φραγμοί δύναμης PBT,τελικοί φραγμοί δύναμης πισσών 8.255mm,32 τελικός φραγμός εμποδίων Πολωνών |

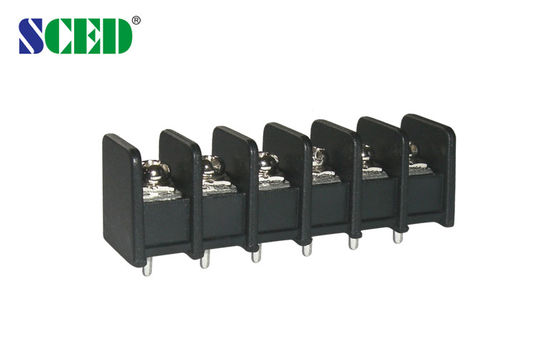

8,255mm Pitch Barrier Terminal Block 2-32 Poles 300V/20A M3 Screw
Αναλυτικό προϊόνΠεριγραφή:
Pitch 8.255mm, 300V 20A, 2P-32P, Barrier Terminal Blocks, Power Terminal Blocks
■Είσοδος καλωδίου ορθής γωνίας.□Κάθετη είσοδος καλωδίου.□ Είσοδος καλωδίου 45 μοιρών
■Ενιαίο επίπεδο.□Διπλά επίπεδα.□Τριπλά επίπεδα
Τυπικό χρώμα: Μαύρο.Διατίθενται και άλλα χρώματα.
Εφαρμογές:
PCB, μετατροπείς συχνότητας, τοποθεσία διακομιστή, διακόπτης, τροφοδοτικό, έλεγχος βιομηχανίας, αυτοματισμός, σιδηροδρομικές μεταφορές, επικοινωνία, ηλεκτρική ενέργεια, ασφάλεια, ιατρικός εξοπλισμός, ανελκυστήρας κ.λπ.
Παράμετρος και ΣχέδιοΠροδιαγραφές:
Τεχνικά στοιχεία UL |
σι |
ντο |
ρε |
Ονομαστική τάση / ρεύμα V/A |
300/20 |
|
300/10 |
Εύρος καλωδίων AWG |
12-26 |
|
12-26 |
Τεχνικά στοιχεία IEC |
|
||
Κατηγορία υπέρτασης |
Ⅲ |
Ⅲ |
Ⅱ |
Κατηγορία μόλυνσης |
3 |
2 |
2 |
Ονομαστική τάση / ρεύμα V/A |
320/32 |
400 / 32 |
630/32 |
Ονομαστική υπερτάση KV |
4 |
4 |
4 |
Ονομαστική ικανότητα σύνδεσης mm2 |
4 |
||
Υλικό |
|
||
Μονωτικό Υλικό / Κατηγορία Ευφλεκτότητας |
PBT / UL94, V-0 |
||
Τερματικό / Επιμετάλλωση |
Ορείχαλκος / Επικασσιτερωμένος |
||
Βίδα / Επιμετάλλωση |
Χάλυβας / Επινικελωμένο |
||
Άλλα Δεδομένα |
|
||
Διάμετρος τρύπας PCB mm |
φ1.8 |
||
Μήκος απογύμνωσης mm |
6-7 |
||
Βίδα / Ροπή / lbf.in |
Μ 3 / 5-7 |
