| Τόπος καταγωγής: | Shenzhen, Κίνα |
| Μάρκα: | SCED |
| Πιστοποίηση: | UL, CE |
| Αριθμό μοντέλου: | TJ254-02 |
| Ποσότητα παραγγελίας min: | 500 |
|---|---|
| Τιμή: | Get latest price |
| Συσκευασία λεπτομέρειες: | τυποποιημένο κουτί κατά την εξαγωγή |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 1KK πόλοι κάθε μηνιαίος |
| Τόνος: | 2.54mm | Χρώμα: | πράσινο |
|---|---|---|---|
| Οι πόλοι: | 2P, 3P ή οποιοιδήποτε πόλοι | Σειρά καλωδίων: | 16-30awg |
| Τάση: | 125V | Τρέχουσα: | 6A |
| Υψηλό φως: | τα PCB βιδώνουν τους τελικούς φραγμούς,συνδετήρες τελικών φραγμών PCB |
||

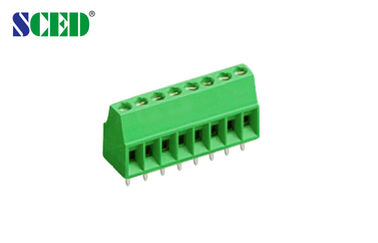

σύνδεση σφιγκτηρών βιδών τελικών φραγμών PCB 2.54mm νικέλινο 125v 6amp
Γρήγορες λεπτομέρειες:
Πρότυπο: TJ254-02
Πίσσα: 2.54mm
Πολωνοί: 2P, 3P ή οποιοιδήποτε πόλοι
Εκτιμημένα τάση/ρεύμα: 125V/6A
Σειρά καλωδίων: 16-30AWG
Στέγαση: PA66/UL94, Β-0
Κλουβί σφιγκτηρών: Ορείχαλκος
Τερματικό: Ορείχαλκος
Βίδα: M1.6/χάλυβας
Ροπή: 11.3/lbf.in
Μήκος γδυσίματος: 7mm
Περιγραφή:
1. Οι ευρο- Terninal φραγμοί PCB χρησιμοποιούνται ευρέως στη βιομηχανία και τον αυτόματο έλεγχο, την ισχύ, τη μετατροπή συχνότητας και το κ.λπ.
2. Αποτελείται από την πλαστική κατοικία, το κλουβί σφιγκτηρών, το τερματικό και τη βίδα.
3. Μπορεί να συσσωρευθεί για να είναι διαφορετικοί πόλοι μέσω 2P και 3P,
4. Κατεύθυνση κολπίσκων καλωδίων: 45 90 180degree
4. Υλικά: Η πλαστική κατοικία είναι PA66 (UL94 β-0) λειτουργούσα θερμοκρασία: -40~+105 το κλουβί και το τερματικό σφιγκτηρών είναι υψηλά - ο ποιοτικός ορείχαλκος ή η βίδα χαλκού είναι υψηλής ποιότητας χάλυβας
Προδιαγραφές παραμέτρου και σχεδίων:
|
UL τεχνικά στοιχεία |
Β |
Γ |
Δ |
|
Εκτιμημένη τάση/τρέχον V/A |
125/6 |
|
|
|
AWG σειράς καλωδίων |
16-30 |
|
|
|
Τεχνικά στοιχεία IEC |
|
||
|
Overvoltage κατηγορία |
Ⅲ |
Ⅲ |
Ⅱ |
|
Κατηγορία μόλυνσης |
3 |
2 |
2 |
|
Εκτιμημένη τάση/τρέχον V/A |
63/6 |
160/6 |
320/6 |
|
Εκτιμημένη τάση κύματος KV |
1.5 |
1.5 |
2.5 |
|
Εκτιμημένη συνδέοντας ικανότητα χιλ.2 |
0.5 |
||
|
Υλικό |
|
||
|
Υλικό μόνωσης/κατηγορία εύφλεκτου |
PA66/UL94, Β-0 |
||
|
Κλουβί/επένδυση σφιγκτηρών |
Ορείχαλκος/νικέλινος |
||
|
Τερματικό/επένδυση |
Ορείχαλκος/κασσίτερος που καλύπτεται |
||
|
Βίδα/επένδυση |
Χάλυβας/νικέλινος |
||
|
Άλλα στοιχεία |
|
||
|
Διάμετρος χιλ. τρυπών PCB |
φ1.1 |
||
|
Μήκος χιλ. γδυσίματος |
4-5 |
||
|
Βίδα/ροπή/lbf.in |
M1.6/1.0-1.3 |
||
Εφαρμογή:
1. βιομηχανία και αυτόματος έλεγχος,
2. δύναμη,
3. μετατροπή συχνότητας και κ.λπ.
Ανταγωνιστικό πλεονέκτημα:
Φωτογραφία σχεδίων:

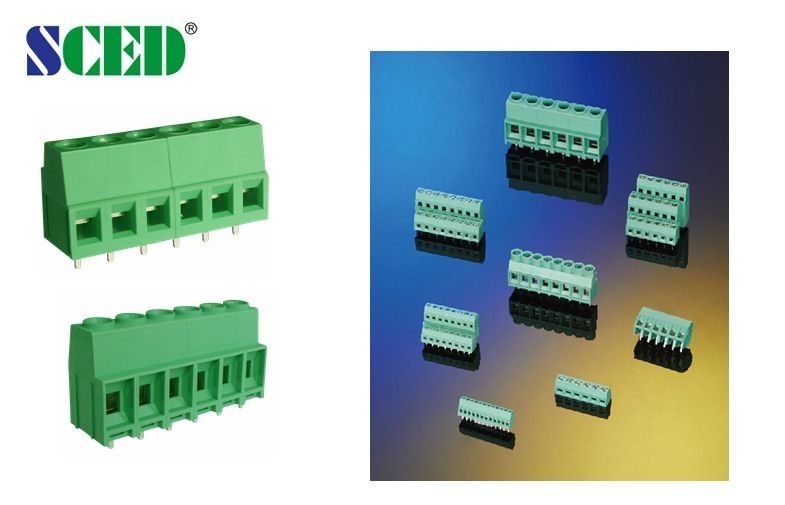

Φωτογραφία
