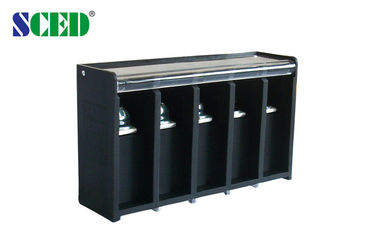

Τελικός φραγμός τύπων εμποδίων για τους συνδετήρες τερματικών λουρίδων βιδών παροχής ηλεκτρικού ρεύματος M6
Γρήγορες λεπτομέρειες:
Πίσσα: 20.00mm
Πολωνοί: 2P-12P
Ρεύμα τάσης: 600V/75A
Σειρά καλωδίων: 26-4 AWG
Προδιαγραφή.
1. Πολλαπλάσια πίσσα: 7.62mm, 8.25mm, 8.70mm, 9.525mm, 10.00mm, 11.00mm,
13.00mm, 13.50mm, 14.50mm, 20.00mm, 21.00mm
2. Με ή χωρίς την κάλυψη, μια ή δύο σειρές, από ένα επίπεδο σε τρία επίπεδα, κ.λπ.
3. Υλικά: Η πλαστική κατοικία είναι PBT (UL94 β-0)
4. Λειτουργούσα θερμοκρασία: -40℃~+120℃
5. Το κλουβί και το τερματικό σφιγκτηρών είναι υψηλά - ο ποιοτικός ορείχαλκος ή η βίδα χαλκού είναι υψηλής ποιότητας χάλυβας
Προδιαγραφές παραμέτρου και σχεδίων:
UL τεχνικά στοιχεία |
Β |
Γ |
Δ |
Εκτιμημένη τάση/τρέχον V/A |
600/75 |
600/75 |
600/5 |
AWG σειράς καλωδίων |
26-4 |
26-4 |
26-4 |
Τεχνικά στοιχεία IEC |
|
||
Overvoltage κατηγορία |
Ⅲ |
Ⅲ |
Ⅱ |
Κατηγορία μόλυνσης |
3 |
2 |
2 |
Εκτιμημένη τάση/τρέχον V/A |
1000/75 |
1000/75 |
1000/75 |
Εκτιμημένη τάση κύματος KV |
12 |
12 |
12 |
Εκτιμημένη συνδέοντας ικανότητα χιλ.2 |
16 |
||
Υλικό |
|
||
Υλικό μόνωσης/κατηγορία εύφλεκτου |
PBT/UL94, Β-0 |
||
Τερματικό/επένδυση |
Ορείχαλκος το /Tin που καλύπτεται |
||
Βίδα/επένδυση |
Χάλυβας/νικέλινος |
||
Άλλα στοιχεία |
|
||
Διάμετρος χιλ. τρυπών PCB |
2.4x10.4 |
||
Μήκος χιλ. γδυσίματος |
16-18 |
||
Βίδα/ροπή/lbf.in |
M6/18-22 |
Τυποποιημένο χρώμα: Μαύρος. Άλλα χρώματα επίσης διαθέσιμα, παρακαλώ αναφέρονται σε κάτωθι πώς να διατάξουν και να επιλέξουν το χρώμα που θέλετε.
Πώς να διατάξει:
Εφαρμογές:
PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας, αυτοματοποίηση, μεταφορά ραγών, επικοινωνία, ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής, στρατιωτικός, ανελκυστήρας, κ.λπ….
Ανταγωνιστικό πλεονέκτημα:
1. Σταθερή καλή ποιότητα
2. Ανταγωνιστική τιμή
3. Γρήγορα απάντηση
4. Προϊόντα μεγάλης έκτασης για την επιλογή
5. Εύκαμπτος για να σχεδιάσει το ακριβές μέρος ανά απαίτηση των πελατών

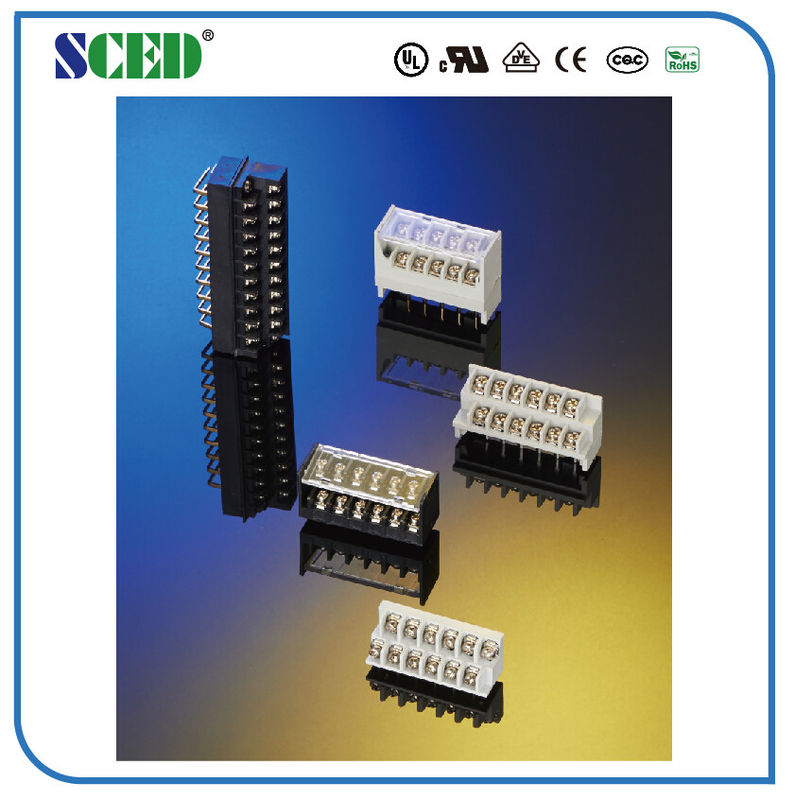

Φωτογραφία σχεδίων:
