PCB Mount Terminal Block Pitch 5.0mm 300v 10a Brass Clamp Cage Connection

Τα PCB τοποθετούν την πίσσα 5.0mm τελικών φραγμών 300v 10a σύνδεση κλουβιών σφιγκτηρών ορείχαλκου

  • Επισημαίνω

    συνδετήρες τελικών φραγμών PCB

    ,

    τα PCB τοποθετούν τον τελικό φραγμό

  • Τόνος
    5.00
  • Οι πόλοι
    2P-24P
  • Τάση
    300V
  • Τρέχουσα
    10A
  • Χρώμα
    πράσινο
  • Βίδα
    M3
  • Τόπος καταγωγής
    Shenzhen, Κίνα
  • Μάρκα
    SCED
  • Πιστοποίηση
    UL, CE
  • Αριθμό μοντέλου
    TJ500-00
  • Ποσότητα παραγγελίας min
    500
  • Τιμή
    Get latest price
  • Συσκευασία λεπτομέρειες
    τυποποιημένο κουτί κατά την εξαγωγή
  • Όροι πληρωμής
    T/T
  • Δυνατότητα προσφοράς
    1KK πόλοι κάθε μηνιαίος

Τα PCB τοποθετούν την πίσσα 5.0mm τελικών φραγμών 300v 10a σύνδεση κλουβιών σφιγκτηρών ορείχαλκου

Τα PCB τοποθετούν την πίσσα 5.0mm τελικών φραγμών 300v 10a σύνδεση κλουβιών σφιγκτηρών ορείχαλκου



Γρήγορη λεπτομέρεια



Πίσσα: 5.00mm

Πολωνοί: 2P-24P

Ρεύμα τάσης: 300V/10A

Σειρά καλωδίων: 12-26 AWG

Υλικά:  Η πλαστική κατοικία είναι PA66 (UL94 β-0)

Λειτουργούσα θερμοκρασία: -40℃~+105℃

Το κλουβί και το τερματικό σφιγκτηρών είναι υψηλά - ποιοτικός ορείχαλκος ή χαλκός

Η βίδα είναι υψηλής ποιότητας χάλυβας μ3



Προδιαγραφή.



1. Οι ευρο- Terninal φραγμοί PCB χρησιμοποιούνται ευρέως στη βιομηχανία και τον αυτόματο έλεγχο, την ισχύ, τη μετατροπή συχνότητας και το κ.λπ.

2. Αποτελείται από την πλαστική κατοικία, το κλουβί σφιγκτηρών, το τερματικό και τη βίδα.

3. Μπορεί να συσσωρευθεί για να είναι διαφορετικοί πόλοι μέσω 2P και 3P,

4. Κατεύθυνση κολπίσκων καλωδίων: 45 90 180degree

4. Υλικά:  Η πλαστική κατοικία είναι PA66 (UL94 β-0) λειτουργούσα θερμοκρασία: -40~+105 το κλουβί και το τερματικό σφιγκτηρών είναι υψηλά - ο ποιοτικός ορείχαλκος ή η βίδα χαλκού είναι υψηλής ποιότητας χάλυβας



Προδιαγραφές παραμέτρου και σχεδίων:



UL τεχνικά στοιχεία

Β

Γ

Δ

Εκτιμημένη τάση/τρέχον V/A

300/10



300/10

AWG σειράς καλωδίων

12-26



12-26

Τεχνικά στοιχεία IEC



Overvoltage κατηγορία

Κατηγορία μόλυνσης

3

2

2

Εκτιμημένη τάση/τρέχον V/A

250/10

400/10

630/10

Εκτιμημένη τάση κύματος KV

4

4

4

Εκτιμημένη συνδέοντας ικανότητα χιλ.2

2.5

Υλικό



Υλικό μόνωσης/κατηγορία εύφλεκτου

PA66/UL94, Β-0

Κλουβί/επένδυση σφιγκτηρών

Ορείχαλκος/νικέλινος

Τερματικό/επένδυση

Ορείχαλκος/κασσίτερος που καλύπτεται

Βίδα/επένδυση

Χάλυβας/ψευδάργυρος που καλύπτεται

Άλλα στοιχεία



Διάμετρος χιλ. τρυπών PCB

φ1.4

Μήκος χιλ. γδυσίματος

6-7

Βίδα/ροπή/lbf.in

Μ3/4.4-5.3



Ανταγωνιστικό πλεονέκτημα:

  1. Σταθερή καλή ποιότητα
  2. Ανταγωνιστική τιμή
  3. Γρήγορα απάντηση
  4. Προϊόντα μεγάλης έκτασης για την επιλογή
  5. Εύκαμπτος για να σχεδιάσει το ακριβές μέρος ανά απαίτηση των πελατών

Εφαρμογές:



PCB, μετατροπείς συχνότητας,

Περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας, αυτοματοποίηση,

Μεταφορά ραγών, επικοινωνία, ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής, στρατιωτικός, ανελκυστήρας, κ.λπ….



Φωτογραφία σχεδίων και φωτογραφία προϊόντων:

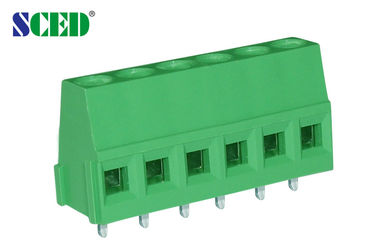

Τα PCB τοποθετούν την πίσσα 5.0mm τελικών φραγμών 300v 10a σύνδεση κλουβιών σφιγκτηρών ορείχαλκου 0

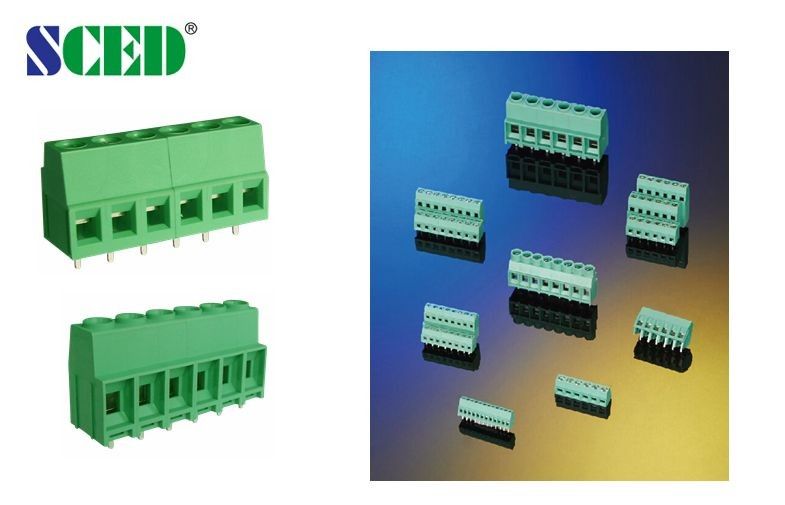

Τα PCB τοποθετούν την πίσσα 5.0mm τελικών φραγμών 300v 10a σύνδεση κλουβιών σφιγκτηρών ορείχαλκου 1
