Τύπος φραγμού Τερματικό μπλοκ για τροφοδοσία ηλεκτρικής ενέργειας M4 20A 300V Σύνδεσμοι τερματικών ταινιών βίδας
Σύντομες λεπτομέρειες:
Στρίψιμο: 11.00mm
Αγωνία: 2P-24P
Δυναμικό ισχύος
Πεδίο καλωδίου: 10-24 AWG
Ειδικότητα.
1- Πολλαπλή απόσταση: 7.62mm,8.25mm,8.70mm,9.525mm,100,00 mm,110,00 mm,
130,00 mm,1350 χιλιοστών,1450 χιλιοστών,200,00 mm,210,00 mm
2Με ή χωρίς κάλυψη, μία ή δύο σειρές, από ένα επίπεδο σε τρία επίπεδα κλπ.
3Υλικά: πλαστικό περίβλημα PBT ((UL94 V-0)
4Θερμοκρασία λειτουργίας: -40°C~+120°C
5Το κλουβί και το τερματικό είναι από υψηλής ποιότητας χαλκό ή η βίδα από χαλκό είναι από υψηλής ποιότητας χάλυβα.

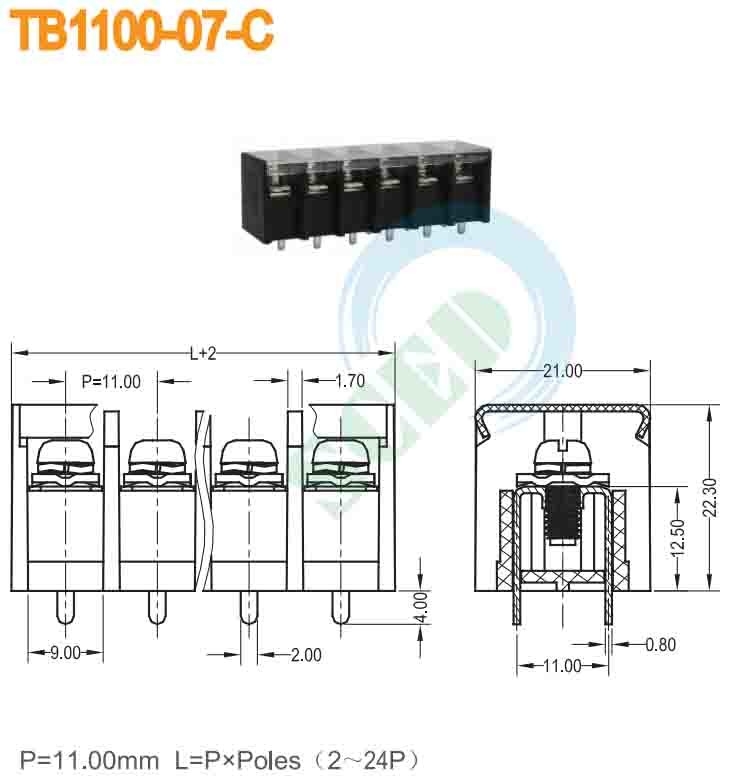

Παράμετρος και σχέδιοΠροδιαγραφές:
Τεχνικά δεδομένα UL |
Β |
Γ |
D |
Ονομαστική τάση / ρεύμα V/A |
300 / 20 |
|
300 / 10 |
Διάσταση καλωδίου AWG |
10-24 |
|
10-24 |
Τεχνικά δεδομένα IEC |
|
||
Κατηγορία υπερτάσης |
Ⅲ |
Ⅲ |
Ⅱ |
Τάξη μόλυνσης |
3 |
2 |
2 |
Ονομαστική τάση / ρεύμα V/A |
630 / 32 |
800 / 32 |
1000 / 32 |
Διορισμένη τάση υπερβολικής τάσης KV |
6 |
6 |
6 |
Ονομαστική χωρητικότητα σύνδεσης mm2 |
6 |
||
Υλικό |
|
||
Υλικό μόνωσης / τάξη εύφλεκτης ικανότητας |
PBT / UL94, V-0 |
||
Τερματικό / Επικάλυψη |
Μεταξιδιωτικές εταιρείες |
||
Στροφή / Επεξεργασία |
Χάλυβας / Νικελωμένο |
||
Άλλα στοιχεία |
|
||
Διάμετρος τρύπας PCB mm |
φ2.5 |
||
Διάστημα απογύμνωσης mm |
11-12 |
||
Γροθιά / Στροφή / Lbf. |
M4 / 10-12 |
Τυπικό χρώμα: Μαύρο. Υπάρχουν και άλλα χρώματα, παρακαλούμε ανατρέξτε παρακάτω στο πώς να παραγγείλετε και επιλέξτε το χρώμα που θέλετε.
Πώς να παραγγείλετε:
Εφαρμογές:
PCB, μετατροπείς συχνοτήτων, τοποθεσία διακομιστή, διακόπτης, παροχή ενέργειας, ηλεκτρικό φωτισμό, βιομηχανικός έλεγχος, αυτοματισμός, σιδηροδρομικές μεταφορές, επικοινωνίες, ηλεκτρική ενέργεια, ασφάλεια, ιατρικό εξοπλισμό,Στρατιωτικός, ανελκυστήρας, κλπ..
Ανταγωνιστικό πλεονέκτημα
1Σταθερή καλή ποιότητα.
2. Ανταγωνιστική τιμή
3Γρήγορη απάντηση.
4Ολοκληρωμένη γκάμα προϊόντων για επιλογή
5- Ευέλικτη σχεδίαση του ακριβούς εξαρτήματος ανάλογα με τις απαιτήσεις των πελατών

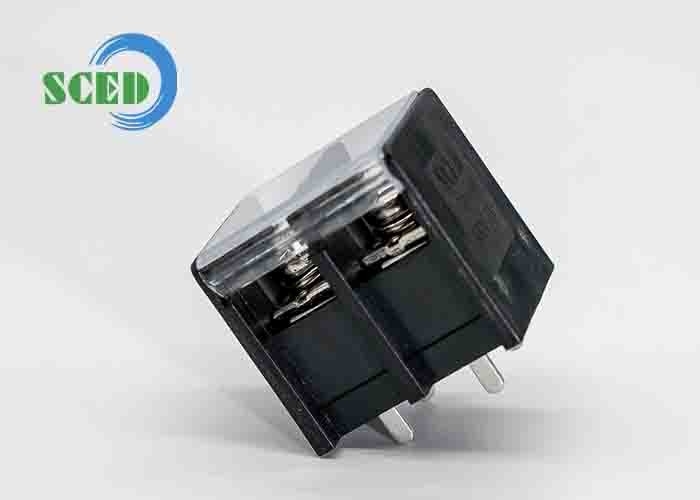

Ζωγραφική φωτογραφία:
