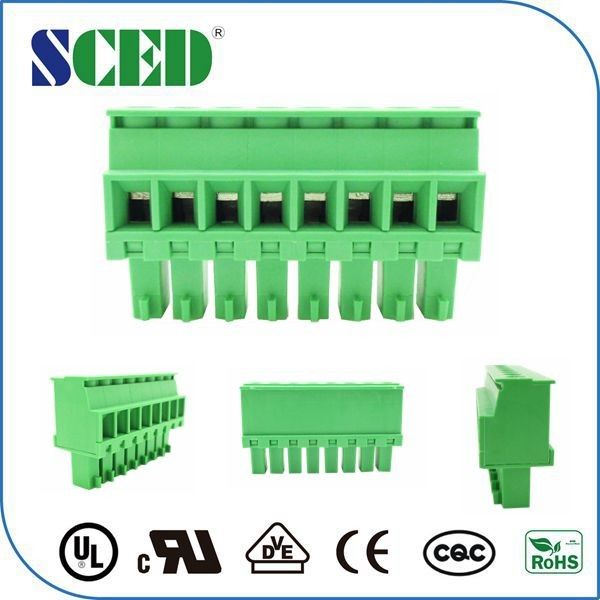

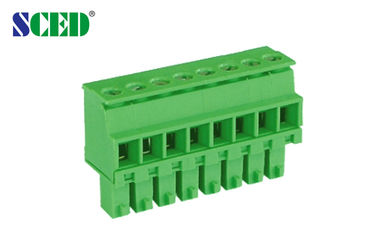

Θηλυκό βούλωμα ηλεκτρονικών συστατικών στον τελικό φραγμό με το σφιγκτήρα βιδών
Προδιαγραφή.:
1. PA66 κατοικία
2. Υλικό ορείχαλκου κλουβιών σφιγκτηρών, τερματικό χαλκού φωσφόρων
3. Χάλυβας βιδών/καλυμμένο ψευδάργυρος τετρ.μέτρο/22.2lbf.in
4. 300V 8A
5.16-30 AWG. 1.5mm2
Προδιαγραφές παραμέτρου και σχεδίων:
UL τεχνικά στοιχεία |
Β |
Γ |
Δ |
Εκτιμημένη τάση/τρέχον V/A |
300 / 8 |
|
|
AWG σειράς καλωδίων |
16-30 |
|
|
Τεχνικά στοιχεία IEC |
|
||
Overvoltage κατηγορία |
Ⅲ |
Ⅲ |
Ⅱ |
Κατηγορία μόλυνσης |
3 |
2 |
2 |
Εκτιμημένη τάση/τρέχον V/A |
160 / 8 |
160 / 8 |
320 / 8 |
Εκτιμημένη τάση κύματος KV |
2.5 |
2.5 |
2.5 |
Εκτιμημένη συνδέοντας ικανότητα χιλ.2 |
1.5 |
||
Υλικό |
|
||
Υλικό μόνωσης/κατηγορία εύφλεκτου |
PA66/UL94, Β-0 |
||
Κλουβί/επένδυση σφιγκτηρών |
Ορείχαλκος/νικέλινος |
||
Τερματικό/επένδυση |
Χαλκός/κασσίτερος φωσφόρων που καλύπτεται |
||
Βίδα/επένδυση |
Χάλυβας/ψευδάργυρος που καλύπτεται |
||
Άλλα στοιχεία |
|
||
Μήκος χιλ. γδυσίματος |
7 |
||
Βίδα/ροπή/lbf.in |
M2 / 2-2.2 |
Τυποποιημένο χρώμα: Πράσινος. Άλλα χρώματα επίσης διαθέσιμα, παρακαλώ αναφέρονται σε κάτωθι πώς να διατάξουν και να επιλέξουν το χρώμα που θέλετε.
Εφαρμογές:
PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας, αυτοματοποίηση, μεταφορά ραγών, επικοινωνία, ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής, στρατιωτικός, ανελκυστήρας, κ.λπ….
Ανταγωνιστικό πλεονέκτημα:
Σχεδιασμός με τις φωτογραφίες
