Single Level Pluggable Terminal Block 2 - 24 Pin Pitch For LED Switch Power

Ενιαίος Pluggable τελικός φραγμός επιπέδων πίσσα 2 - 24 καρφιτσών για τη δύναμη διακοπτών των οδηγήσεων

  • Επισημαίνω

    Ηλεκτρικές τερματικού μπλοκ

    ,

    ακροδεκτών PCB

  • Επίπεδα
    Ενιαίο επίπεδο
  • Κολπίσκος καλωδίων
    Κολπίσκος καλωδίων σωστής γωνίας
  • Εφαρμογές
    PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, η
  • Χρώμα
    μαύρος
  • Αριθμός επαφών
    2P-24P
  • Τόνος
    7.62mm
  • Βαθμολογία τρέχουσα
    15A
  • Ονομαστική τάση
    300V
  • Τύπος
    Τελικός φραγμός εμποδίων, τελικοί φραγμοί δύναμης, ηλεκτρικοί τελικοί φραγμοί
  • Σειρά καλωδίων
    14-22 AWG
  • Τόπος καταγωγής
    Shenzhen, Κίνα
  • Μάρκα
    SCED
  • Πιστοποίηση
    UL, CE
  • Αριθμό μοντέλου
    TB762-01
  • Ποσότητα παραγγελίας min
    500
  • Τιμή
    Get latest price
  • Συσκευασία λεπτομέρειες
    τυποποιημένο κουτί κατά την εξαγωγή
  • Χρόνος παράδοσης
    7-20 εργάσιμες ημέρες
  • Όροι πληρωμής
    T / T
  • Δυνατότητα προσφοράς
    1KK πόλοι κάθε μηνιαίος

Ενιαίος Pluggable τελικός φραγμός επιπέδων πίσσα 2 - 24 καρφιτσών για τη δύναμη διακοπτών των οδηγήσεων





Ενιαίος τελικός φραγμός εμποδίων επιπέδων πίσσα 7.62mm 2 - 24 καρφιτσών για τη δύναμη διακοπτών των οδηγήσεων





■ Κολπίσκος καλωδίων σωστής γωνίας   □Vertical κολπίσκος καλωδίων   □45 κολπίσκος καλωδίων βαθμού

■ Ενιαίο επίπεδο   □Double επίπεδα   □Triple επίπεδα

Τυποποιημένο χρώμα: Μαύρος. Άλλα χρώματα επίσης διαθέσιμα, παρακαλώ αναφέρονται σε κάτωθι πώς να διατάξουν και να επιλέξουν το χρώμα

θέλετε.

Τελικοί φραγμοί εμποδίων, τελικοί φραγμοί δύναμης, ηλεκτρικοί τελικοί φραγμοί, προμηθευτές τελικών φραγμών.

Πώς να διατάξει:

Ενιαίος Pluggable τελικός φραγμός επιπέδων πίσσα 2 - 24 καρφιτσών για τη δύναμη διακοπτών των οδηγήσεων 0



Εφαρμογές:

                         PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας,

Αυτοματοποίηση, μεταφορά ραγών, επικοινωνία, ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής,

Στρατιωτικός, ανελκυστήρας, κ.λπ….

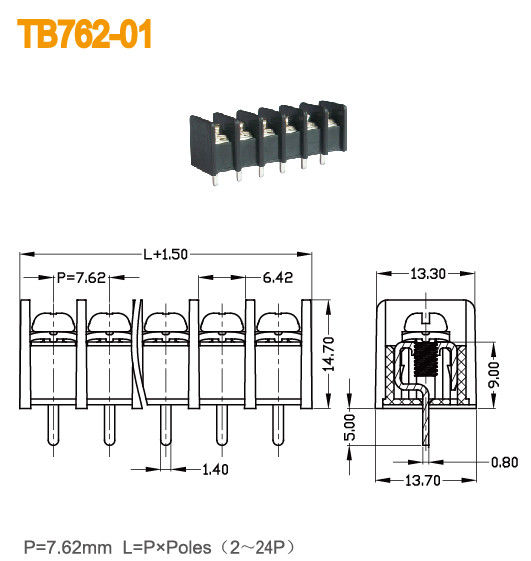

Προδιαγραφές παραμέτρου και σχεδίων:



UL τεχνικά στοιχεία

Β Γ Δ

Εκτιμημένη τάση/τρέχον V/A

   300/15 300/10

AWG σειράς καλωδίων

    14-22 14-22

Τεχνικά στοιχεία IEC



Overvoltage κατηγορία

       Ⅲ Ⅲ Ⅱ

Κατηγορία μόλυνσης

 3 2 2

Εκτιμημένη τάση/τρέχον V/A

  250/24 320/24 400/24

Εκτιμημένη τάση κύματος KV

       4 4 4

Εκτιμημένη συνδέοντας ικανότητα mm2

2.5

Υλικό



Υλικό μόνωσης/κατηγορία εύφλεκτου

PBT/UL94, Β-0

Τερματικό/επένδυση

Ορείχαλκος το /Tin που καλύπτεται

Βίδα/επένδυση

Χάλυβας/νικέλινος

Άλλα στοιχεία



Διάμετρος χιλ. τρυπών PCB

              φ1.8

Μήκος χιλ. γδυσίματος

               7-8

Βίδα/ροπή/lbf.in

            Μ3 5-7







Ανταγωνιστικό πλεονέκτημα:



1. Σταθερή καλή ποιότητα

2. Ανταγωνιστική τιμή

3. Γρήγορα απάντηση

4. Προϊόντα μεγάλης έκτασης για την επιλογή

5. Εύκαμπτος για να σχεδιάσει το ακριβές μέρος ανά απαίτηση των πελατών

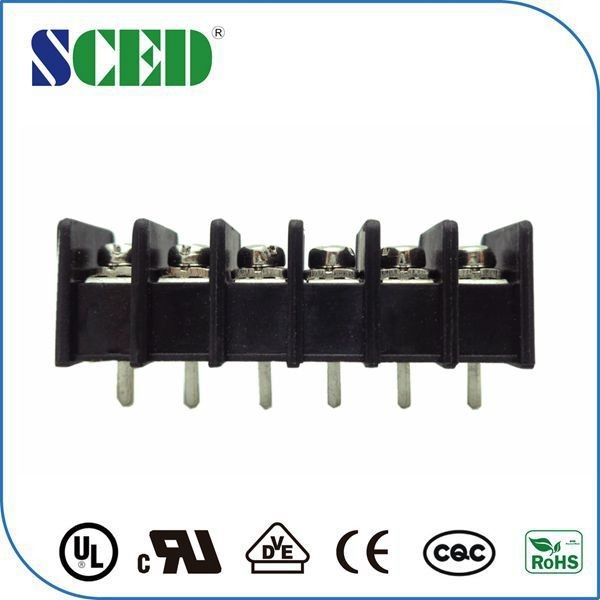

Φωτογραφίες και σχέδιο



Ενιαίος Pluggable τελικός φραγμός επιπέδων πίσσα 2 - 24 καρφιτσών για τη δύναμη διακοπτών των οδηγήσεων 1



Ενιαίος Pluggable τελικός φραγμός επιπέδων πίσσα 2 - 24 καρφιτσών για τη δύναμη διακοπτών των οδηγήσεων 2
