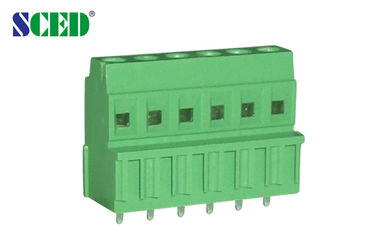

Τα πλαστικά PCB λουρίδων βιδώνουν τη σύνδεση 3.81mm 300V καλωδίων σωστής γωνίας τελικών φραγμών
■Right κολπίσκος καλωδίων γωνίας □Vertical κολπίσκος καλωδίων □45 κολπίσκος καλωδίων βαθμού
■Single γέφυρα □Double γέφυρες □Triple γέφυρες
Τυποποιημένο χρώμα: Πράσινος. Άλλα χρώματα επίσης διαθέσιμα, παρακαλώ αναφέρονται σε κάτωθι πώς να διατάξουν και να επιλέξουν το χρώμα εσείς
θελήστε.
Ετικέττα:
Τα PCB τοποθετούν τους τελικούς φραγμούς, τελικοί φραγμοί βιδών PCB, ηλεκτρικοί τελικοί φραγμοί, ευρο- αυξάνοντας τερματικό
φραγμοί, κατασκευαστής τελικών φραγμών
Πώς να διατάξει:
Εφαρμογές:
PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης,
Παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας,
Αυτοματοποίηση, μεταφορά ραγών, επικοινωνία,
Ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής, στρατιωτικός, ανελκυστήρας, κ.λπ….
Προδιαγραφές παραμέτρου και σχεδίων:
UL τεχνικά στοιχεία | Β | Γ | Δ |
Εκτιμημένη τάση/τρέχον V/A | 300 / 10 |
|
|
AWG σειράς καλωδίων | 16-24 |
|
|
Τεχνικά στοιχεία IEC |
| ||
Overvoltage κατηγορία | Ⅲ | Ⅲ | Ⅱ |
Κατηγορία μόλυνσης | 3 | 2 | 2 |
Εκτιμημένη τάση/τρέχον V/A | 160 / 10 | 200 / 10 | 400 / 10 |
Εκτιμημένη τάση κύματος KV | 2.5 | 2.5 | 2.5 |
Εκτιμημένη συνδέοντας ικανότητα χιλ.2 | 1.0 | ||
Υλικό |
| ||
Υλικό μόνωσης/κατηγορία εύφλεκτου | PA66/UL94, Β-0 | ||
Κλουβί/επένδυση σφιγκτηρών | Ορείχαλκος/νικέλινος | ||
Τερματικό/επένδυση | Ορείχαλκος/κασσίτερος που καλύπτεται | ||
Βίδα/επένδυση | Χάλυβας/ψευδάργυρος που καλύπτεται | ||
Άλλα στοιχεία |
| ||
Διάμετρος χιλ. τρυπών PCB | φ1.3 | ||
Μήκος χιλ. γδυσίματος | 4-5 | ||
Βίδα/ροπή/lbf.in | M2 / 1.8-2.0 |

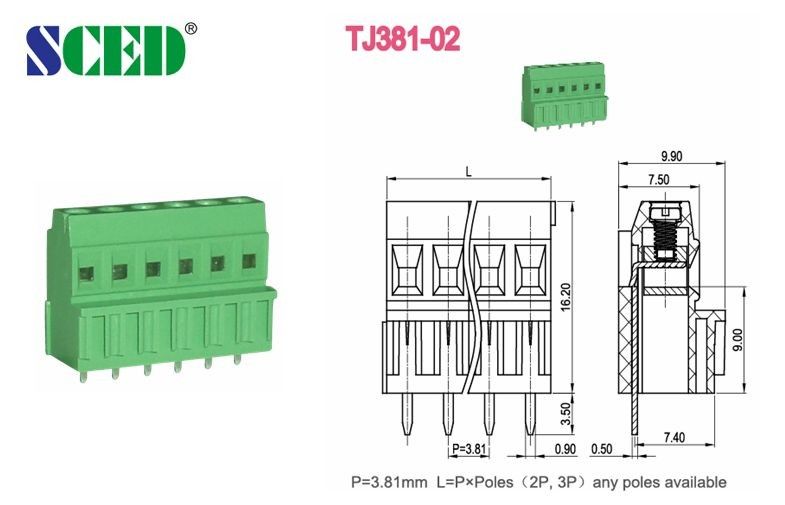

Σχεδιασμός:
Ανταγωνιστικό πλεονέκτημα:
1. Σταθερή καλή ποιότητα
2. Ανταγωνιστική τιμή
3. Γρήγορα απάντηση
4. Προϊόντα μεγάλης έκτασης για την επιλογή
5. Εύκαμπτος για να σχεδιάσει το ακριβές μέρος ανά απαίτηση των πελατών
