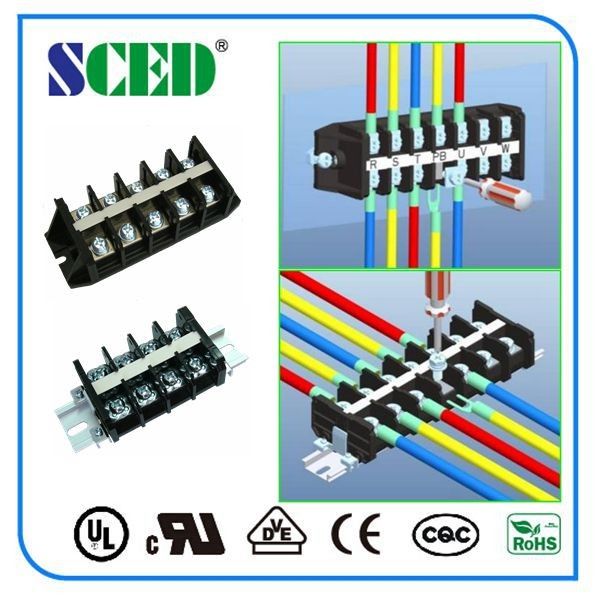

300V 20A τελικός συνδετήρας 10.8mm δύναμης τοποθετημένος επιτροπή τύπος εμποδίων βιδών τελικών φραγμών
■Right κολπίσκος καλωδίων γωνίας □Vertical κολπίσκος καλωδίων □45 κολπίσκος καλωδίων βαθμού
■Single επίπεδο □Double επίπεδα □Triple επίπεδα
Τυποποιημένο χρώμα: Μαύρος. Άλλα χρώματα επίσης διαθέσιμα, παρακαλώ αναφέρονται σε κάτωθι πώς να διατάξουν και να επιλέξουν το χρώμα που θέλετε.
Τελικοί φραγμοί εμποδίων, τελικοί φραγμοί δύναμης, ηλεκτρικοί τελικοί φραγμοί
Πώς να διατάξει:
Εφαρμογές:
PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας, αυτοματοποίηση, μεταφορά ραγών, επικοινωνία, ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής, στρατιωτικός, ανελκυστήρας, κ.λπ….
Προδιαγραφές παραμέτρου και σχεδίων:
UL τεχνικά στοιχεία |
Β |
Γ |
Δ |
Εκτιμημένη τάση/τρέχον V/A |
600/20 |
600/20 |
|
AWG σειράς καλωδίων |
24-12 |
24-12 |
|
Τεχνικά στοιχεία IEC |
|
||
Overvoltage κατηγορία |
Ⅲ |
Ⅲ |
Ⅱ |
Κατηγορία μόλυνσης |
3 |
2 |
2 |
Εκτιμημένη τάση/τρέχον V/A |
800 /20 |
1000/20 |
1000/20 |
Εκτιμημένη τάση κύματος KV |
8 |
8 |
8 |
Εκτιμημένη συνδέοντας ικανότητα χιλ.2 |
3.5 |
||
Υλικό |
|
||
Υλικό μόνωσης/κατηγορία εύφλεκτου |
PC/UL94, Β-0 |
||
Επένδυση πινάκων διεξαγωγής |
Ορείχαλκος το /Nickel που καλύπτεται |
||
Βίδα/επένδυση |
Χάλυβας/ψευδάργυρος που καλύπτεται |
||
Άλλα στοιχεία |
|
||
Μήκος χιλ. γδυσίματος |
9-10 |
||
Ροπή χιλ. βιδών |
M4/10.6-13 |
Ανταγωνιστικό πλεονέκτημα:
Φωτογραφία σχεδίων:
