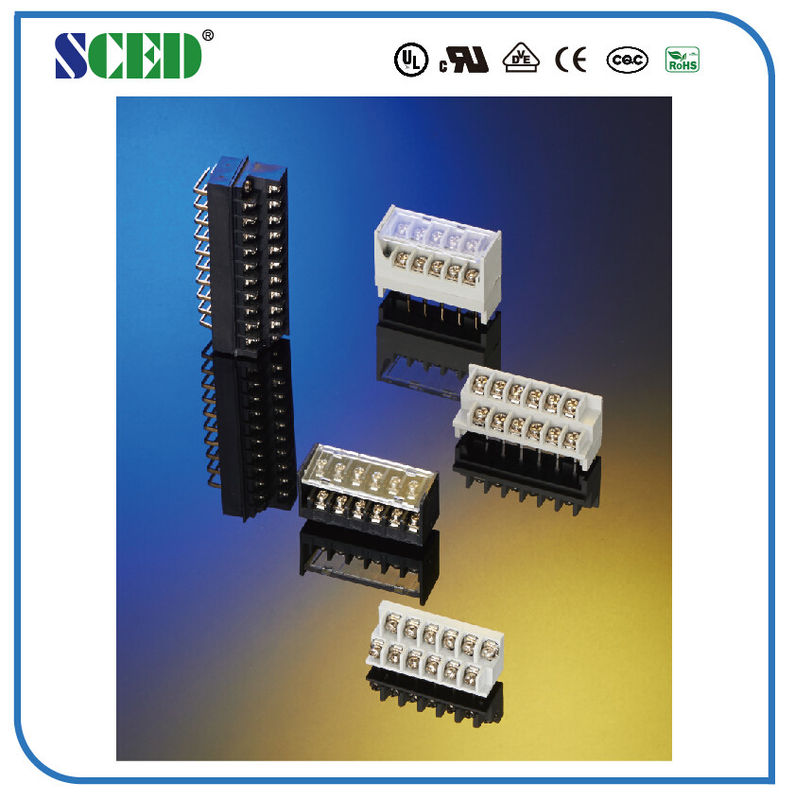

Τελικός φραγμός 7.62mm 9.52mm εμποδίων συνδετήρων βιδών PCB για τη δύναμη αναστροφέων
Γρήγορες λεπτομέρειες:
1. Οι φραγμοί Terninal εμποδίων PCB χρησιμοποιούνται ευρέως στην αυτοματοποίηση, τη μετατροπή συχνότητας, την επικοινωνία, την παροχή ηλεκτρικού ρεύματος και το κ.λπ.
2. Πολλαπλάσια πίσσα: 7.62mm, 8.25mm, 8.70mm, 9.525mm, 10.00mm, 11.00mm, 13.00mm, 13.50mm, 14.50mm, 20.00mm, 21.00mm

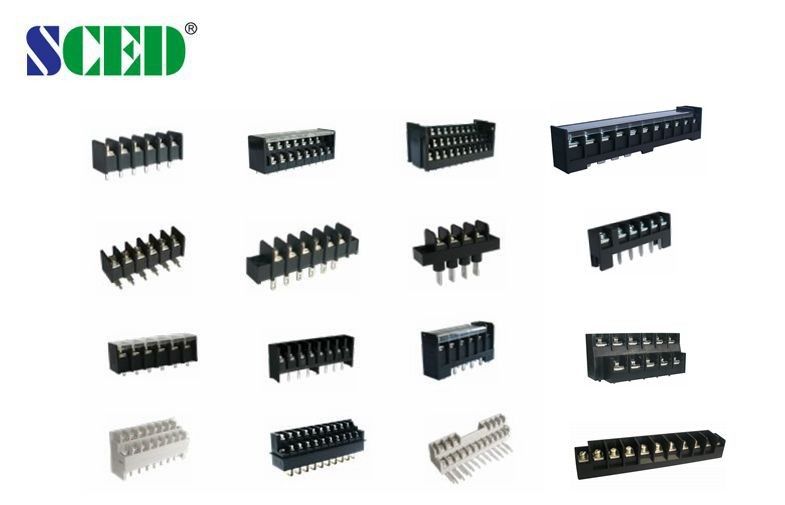

3. Με ή χωρίς την κάλυψη, μια ή δύο σειρές, από ένα επίπεδο σε τρία επίπεδα, κ.λπ.
4. Υλικά: Η πλαστική κατοικία είναι λειτουργούσα θερμοκρασία PBT (UL94 β-0): -40~+120 το κλουβί και το τερματικό σφιγκτηρών είναι υψηλά - ο ποιοτικός ορείχαλκος ή η βίδα χαλκού είναι υψηλής ποιότητας χάλυβας
Προδιαγραφές παραμέτρου και σχεδίων:
UL τεχνικά στοιχεία |
Β |
Γ |
Δ |
Εκτιμημένη τάση/τρέχον V/A |
300/15 |
|
300/10 |
AWG σειράς καλωδίων |
14-24 |
|
14-24 |
Τεχνικά στοιχεία IEC |
|
||
Overvoltage κατηγορία |
Ⅲ |
Ⅲ |
Ⅱ |
Κατηγορία μόλυνσης |
3 |
2 |
2 |
Εκτιμημένη τάση/τρέχον V/A |
250/24 |
320/24 |
400/24 |
Εκτιμημένη τάση κύματος KV |
4 |
4 |
4 |
Εκτιμημένη συνδέοντας ικανότητα χιλ.2 |
2.5 |
||
Υλικό |
|
||
Υλικό μόνωσης/κατηγορία εύφλεκτου |
PBT/UL94, Β-0 |
||
Τερματικό/επένδυση |
Ορείχαλκος το /Tin που καλύπτεται |
||
Βίδα/επένδυση |
Χάλυβας/νικέλινος |
||
Άλλα στοιχεία |
|
||
Διάμετρος χιλ. τρυπών PCB |
φ1.7 |
||
Μήκος χιλ. γδυσίματος |
7-8 |
||
Βίδα/ροπή/lbf.in |
Μ3/5-7 |
Τυποποιημένο χρώμα: Μαύρος. Άλλα χρώματα επίσης διαθέσιμα, παρακαλώ αναφέρονται σε κάτωθι πώς να διατάξουν και να επιλέξουν το χρώμα που θέλετε.
Πώς να διατάξει:
Ανταγωνιστικό πλεονέκτημα:

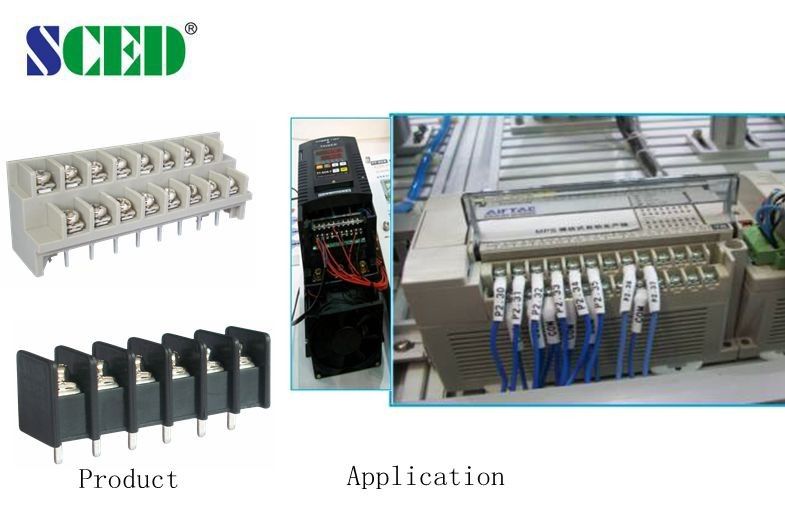

Εφαρμογές:
PCB, μετατροπείς συχνότητας, περιοχή κεντρικών υπολογιστών, διακόπτης, παροχή ηλεκτρικού ρεύματος, ηλεκτρικός φωτισμός, έλεγχος βιομηχανίας, αυτοματοποίηση, μεταφορά ραγών, επικοινωνία, ηλεκτρική δύναμη, ασφάλεια, εξοπλισμός ιατρικής, στρατιωτικός, ανελκυστήρας, κ.λπ….
Φωτογραφία σχεδίων
